règlage d'un Vostok 2415

3 participants

Aller en bas

règlage d'un Vostok 2415 Empty règlage d'un Vostok 2415

Message par Onurb Jeu 8 Juil - 19:08

Bonjour,

Je suis l'heureux (mais pas raisonnable) possesseur d'une Agate 193 chs, de la marque Vodolaz.
règlage d'un Vostok 2415 Img_2013[/url]
(merci pour le tuto sur l'insertion d'une image sinon au secours)

Une Agate qui avance de 32 secondes par 24 heures. J'ai vu sur internet qu'on pour ajuster le réglage du Vostok 2415 à l'intérieur, mais comment ouvrir la montre!?

Il n'y a pas de couvercle au dos, seule une grosse couronne qui doit tenir le verre. On peut ensuite accéder au cadran qui semble fixé par deux visses.
Mais que fait-on des aiguilles?
Bref, comment accéder au mécanisme?

D'avance merci,
Bonne journée.

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Guinessfrog Ven 9 Juil - 8:27

Si tu ne peux pas acceder au mouvement par derriere il te faudra le faire par le devant.
Cela pourrait aider https://www.youtube.com/watch?v=5rHDQjhKQrk

Guinessfrog
Alopias Vulpinus (Membre honoraire)
Alopias Vulpinus (Membre honoraire)

Nombre de messages : 6996
Age : 56
Date d'inscription : 15/03/2010

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Sam 10 Juil - 10:11

Bonjour,

Merci Guinessfrog, pour cette réponse rapide. J'espère ne jamais avoir à tenter d'intervention aussi technique.
On ne voit pas comment ouvrir ou fermer un Agate mais, j'ai trouvé sur une vidéo voisine, une présentation de l'usine de fabrication. On ne voit pas non plus, mais bon, ça me donne une idée pour orienter mes recherches.

La couronne qui tient le verre a l'air très serrée et je n'ose pas forcer.

Bonne journée.

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Sam 10 Juil - 10:38

Sur cette vidéo on le voit manipuler des pièces de rechange mais pas ouvrir la montre!

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Dim 11 Juil - 10:01

Bonjour,
J'ai oublié le lien; youtube.com/watch?v=2c0opmVSO24

Sur cette vidéo, on y est presque, mais on ne voit pas quand ils montent ou démontent le mécanisme dans le boitier.
Il y a une fente sur cadran, au niveau de la molette de réglage, qui doit forcement servir à démonter la molette.

Il n'existe pas de montre similaire, dont il serait plus facile de trouver un schéma de montage?

Bonne journée.

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Sam 17 Juil - 12:13

Je ne connais pas cette montre, mais d'après ce que je vois dans le lien que tu as mis, elle a un boitier monobloc.
Ceci est parfois fait pour éviter les problèmes d'étanchéité de la couverture arrière.
Ces montres ne peuvent être ouvertes que par l'avant, à travers le verre.

À la minute 5:05 de la vidéo, il semble fermer une lunette à vis et peu de temps après aidé par une petite pression.

Il semble donc que d'abord la lunette qui maintient le verre soit retirée, vissée.
Ensuite, vous devez retirer la tige avec la couronne. Ceci dans le mouvement wostok 2416 qui est vu à la minute 4:51 est fait de l'arrière.
J'imagine que cela a été modifié pour qu'il puisse être actionné par l'avant.
Peut-être que dans la fente du cadran un petit crochet peut être mis pour tirer du tirette (au lieu de le presser de l'autre côté, comme cela se fait habituellement).

À la minute 4:35, il semble qu'il retire la tige / couronne d'origine du mouvement Wostok 2416, la laisse dans une boîte près de la caméra et place une autre tige  / couronne plus longue , mais on n'observe pas non plus comment il le fait.

En tout cas, il ne semble pas que la tige soit scindée en deux parties, comme c'est habituel dans ce type de boîte.



Dernière édition par rgil le Sam 17 Juil - 18:42, édité 2 fois

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Sam 17 Juil - 12:17

Les messages qui suivent ont été écrits avant l'édition et la précédente et décrivent comment l'ouverture des boîtes monobloc a tendance à être, mais je vois qu'elles ne sont d'aucune utilité.
Je ne les supprime pas, mais j'ai déjà dit qu'il semble qu'ils n'aient aucune application dans ce cas.

Chaque montre a ses particularités, mais généralement la couronne doit être retirée.
Pour cela, il suffit de s'étirer, car ces montres ont la tige de selle divisée en deux parties fabriquées de manière à pouvoir être séparées.
Lorsque le trou pour la tige de selle est libre, avec un système une pression est appliquée et le verre sort simplement (presque cuit).
Avec le verre sorti et sans la tige, le cadran (et avec lui tout le mécanisme de l'horloge) est normalement tourné d'environ 20 degrés (parfois dans un sens, d'autres fois dans l'autre, en tout cas, toujours sans forcer, avec beaucoup de tact)


Dernière édition par rgil le Sam 17 Juil - 18:40, édité 1 fois

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Sam 17 Juil - 12:19

Avec ce tour, le mécanisme est libéré de son emprise et peut maintenant être retiré.
Comme vous dites que le cadran est maintenu par des vis apparentes, peut-être dans ce cas vous n'aurez plus qu'à le dégager et ainsi révéler le moyen de dégager le mécanisme de la boite.

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Sam 17 Juil - 12:27

Pour tout remonter, il suffit d'agir dans l'ordre inverse.
Le verre est remis sous pression, avec une petite presse.

Dans tous les cas, chaque montre a ses particularités, mais en général c'est fait de cette façon.
La fente où se trouverait le 9 pourrait être un accès à la pièce qu'il faut appuyer pour retirer la partie de la tige de selle qui reste à l'intérieur de la boîte.
Sûrement en desserrant les deux vis du cadran, on voit mieux.

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Sam 17 Juil - 18:30

Bonne chance dans tous les cas.

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Onurb aime ce message

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Je réunis le matériel et je me lance.

Message par Onurb Dim 18 Juil - 18:58

Bonjour,

Merci beaucoup Rgil, pour touts ces conseils. Je cherche actuellement un serre-joint avec un pas de vis assez fin pour presser le verre très progressivement.
Je pense aussi que la fente sert à défaire la tige de la couronne mais, que ce soit en position poussée ou tirée, je ne vois rien qui indique comment faire. Peut être en poussant légèrement vers le fond par la fente.

Dès que j'ai réunis mon matériel et mon courage, je me lance. Je ne manquerai pas de faire un compte rendu de mon expérience. (en espérant qu'elle soit heureuse)

J'en profiterai peut être aussi pour personnaliser un peu le cadran.

Bonne journée.

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Mar 20 Juil - 19:16

Bonjour,

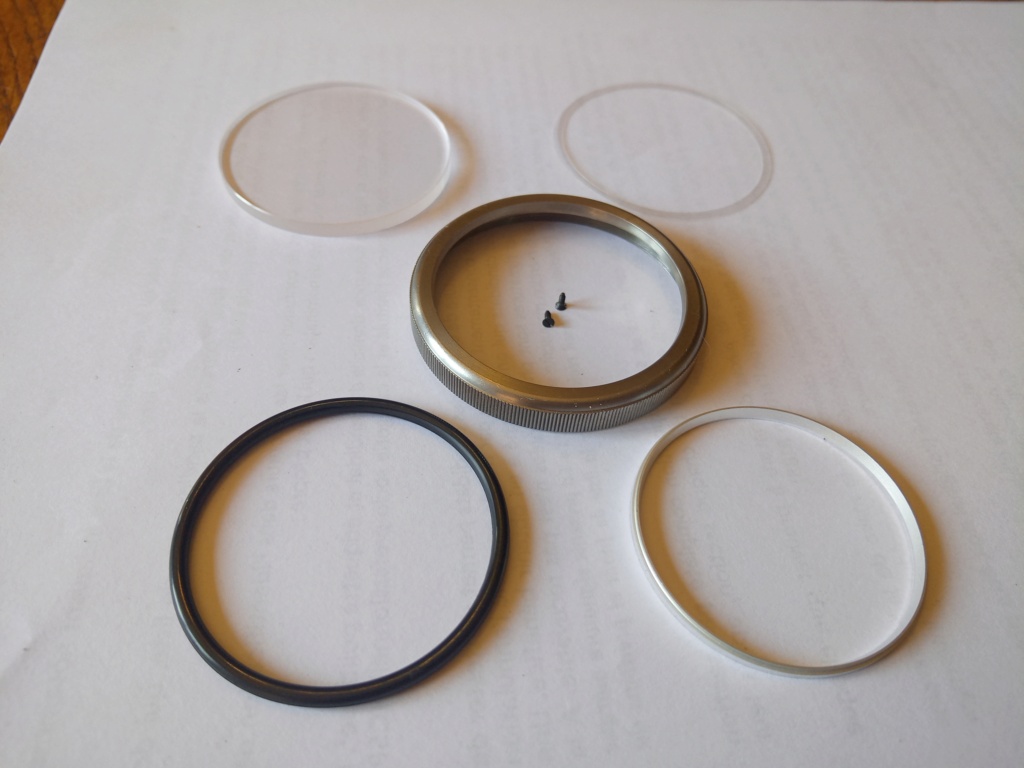

Pour l'ouverture, c'est fait.règlage d'un Vostok 2415 Img_2016
règlage d'un Vostok 2415 Img_2015
règlage d'un Vostok 2415 Img_2014

Désolé pour la taille des images.
La tige de la couronne tient ferme. En revanche, le cadran est bien mobile. Avant de l'enlever, il faut enlever les aiguilles...
Et là je stress. J'ai vu sur un tuto qu'il fallait faire très attention à la trotteuse.

Avez vous une méthode?

Bonne journée.

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Mar 20 Juil - 21:03

Onurb a écrit:

La tige de la couronne tient ferme. En revanche, le cadran est bien mobile. Avant de l'enlever, il faut enlever les aiguilles...
Et là je stress. J'ai vu sur un tuto qu'il fallait faire très attention à la trotteuse.

Avez vous une méthode?

Bonne journée.

Il existe un outil spécifique pour retirer les aiguilles, mais à mon goût, ça ne marche pas trop bien.
Je les retire généralement à l'aide de deux petits leviers que je fabrique moi-même avec une barre métallique.
Ces leviers sont très simples.
Deux baguettes en métal (meilleur laiton, bien que les miennes soient en acier inoxydable), environ 3 mm de diamètre.
Les pointes sont affûtées à plat, comme un tournevis. Ensuite, ils sont légèrement incurvés, de sorte qu'ils ont une forme de « levier »

Il est important de placer un protecteur sur le quadrant. J'utilise un papier solide et lisse ou plastique très fin et  très lisse avec une fente découpée en forme de V pour couvrir les deux côtés des aiguilles (il passe sous les aiguilles). On vend des protecteurs prêts à l'emploi, mais il est très facile de les fabriquer.
Dans une vidéo youtube, j'ai vu utiliser un  film de cuisine transparent, placé sur les aiguilles (comme il est très déformable, il s'étire permettant d'insérer les leviers en dessous), mais j'aime mieux quelque chose de plus fort.

Les leviers poussent les aiguilles vers le haut en s'appuyant sur le cadran. Sans protection, le quadrant est endommagé en toute sécurité.

Avec le quadrant protégé, les trois aiguilles sont placées ensemble puisque toutes les trois sortent en même temps. Les pointes des leviers sont placées sous l'aiguille des heures, de une part et de l 'autre de son insertion dans le canon des heures, symétrique et bien centré, centré là où il est inséré sur l'axe des heures de l'horloge, bien sûr,  pour ne pas plier les aiguilles.
La partie arrondie de nos leviers reposant sur le cadran. L'extrémité libre du levier est simplement abaissée pour forcer les aiguilles à sortir.

Il est nécessaire d'exercer une certaine force, car les aiguilles sont assez fermes dans leurs logements.
J'ai effectué cette opération plusieurs dizaines de fois et pour autant que je me souvienne, je n'ai cassé quelque chose que deux fois avec des chronographes, car l'aiguille troteusse doit être très serrée, car elle subit des mouvements très brusques lorsqu'elle revient à zéro .

L'opération est beaucoup plus simple qu'il n'y paraît et il est très étrange que cela pose des problèmes.

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Mar 20 Juil - 21:41

J'en oubliais.

Les aiguilles, lorsqu'elles sont relâchées, peuvent être projetées avec force. Il faut éviter de se perdre ou de voler trop loin.

Je place simplement le bout de mon index gauche au-dessus d'eux, pour arrêter le vol.

Bonne chance

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Mer 21 Juil - 20:39

bonsoir,

Merci Rgil. J'ai commandé mon matériel, une pince, les tournevis creux pour remettre les aiguilles et l'espèce de pate pour les tenir.
Je sens que je vais transpirer. Je m'inquiète aussi pour les remettre, surtout la trotteuse.
Il doit falloir forcer un peu, non?

Faut-il que le mécanisme soit complètement arrêté? C'est une montre automatique, le moindre mouvement doit la démarrer.

Bonne soirée.

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Mer 21 Juil - 23:33

Bonsoir

Peu de problèmes. Retirer et insérer les aiguilles est assez simple.
Plus facile avec la montre arrêtée bien qu'il n'y ait pas beaucoup de problème si elle fonctionne.

Pour effectuer le réglage, il est très nécessaire d'avoir l'outil qui enregistre le fonctionnement de la montre, un chrono-comparateur.

Tu  n'as pas besoin d'en acheter un. Un logiciel qui le mesure peut être installé sur un ordinateur.
J'ai utilisé un appelé "Biburo" (_http://tokeiyade.michikusa.jp/download.html) (Je ne me souviens plus très bien non plus, puisque je l'ai téléchargé il y a de nombreuses années) d'un japonais depuis longtemps. Cela nécessite un petit amplificateur et il y a des fois qui marche mieux et autres pire.

J'ai récemment installé un autre appelé "TG Timegrapher"  (_https://tg.ciovil.li/) qui n'a souvent pas besoin de l'amplificateur et semble plus sympa.

Les deux marchent bien mieux avec un microphone piézo-électrique (parfois des microphones de guitare sont utilisés) qui touche le mécanisme ou la montre.

Les deux sont gratuits et il y a beaucoup d'informations sur le fonctionnement des deux sur Internet.

Tu nous diras l'avancée de ton projet.

Salut


Dernière édition par rgil le Mer 21 Juil - 23:46, édité 1 fois

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Mer 21 Juil - 23:45

Je ne m'en souvenais plus, mais google m'a montré qu'il y a longtemps (2011) j'avais créé ce fil moi-même.

https://www.forum-mdp.com/t20617-fabriquer-un-chronocomparateur-tres-bon-marche

Je ne l'ai pas relu, mais ça peut être intéressant.

Salut.

Rafa

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Sam 24 Juil - 18:55

Bonjour,
Mon rythme cardiaque peut redescendre, j'ai réussi à enlever les aiguilles sans rien casser.
règlage d'un Vostok 2415 Img_2018

et Victoire, j'ai remarqué que le diamètre de la molette était plus important que l'axe rentrant dans le mécanisme. Il comportait en outre un petit méplat.
Je l'ai bloqué avec une pince, faute d'avoir une clé si minuscule, et il fallait dévisser!
règlage d'un Vostok 2415 Img_2019

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Sam 24 Juil - 19:03

après j'ai utilisé cette application chronocomparateur car l'électronique ça ne me branche pas.
règlage d'un Vostok 2415 Img_2021

J'ai obtenu ce résultat:
règlage d'un Vostok 2415 Img_2022

Cette application n'est sûrement pas aussi précise qu'un vrai chronocomparateur, mais elle l'est au moins autan que moi!
Au passage, merci Rgil pour cette idée de chronocomparateur, ça simplifie énormément la tache.

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Sam 24 Juil - 19:08

Le mécanisme est tout petit el la molette de réglage minuscule!

On ne se rend pas compte sur les photos d'internet.
J'avais cru comprendre sur un site allemand qu'on pouvait régler la dérive de + ou - 30 secondes, mais en réalité on peut faire beaucoup plus, et il faut y aller par micro poussée.

Je n'ai pas encore remonter la montre car j'ai un peu saccagé le cadran en voulant le personnaliser. Du coup je l'ai repeint et je ne suis pas fier du résultat. On verra si j'ose vous montrer.

Reste à replacer les aiguilles et faire le test sur 24 heures.

Bonne journée.

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par rgil Sam 24 Juil - 20:36

Bravo Bruno :bravo:

Sans expérience avec les montres, arriver ici est très bien.

Bonne chance avec le cadran personnalisé.
On attend voir le résultat.

Salut

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7752
Age : 62
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Lun 26 Juil - 20:30

Bonjour,

Ca y est, c'est remonté. Le cadran a pris un aspect vieux papier de riz selon ma femme.
règlage d'un Vostok 2415 Img_2023

tant mieux, c'est ce que j'arrive à faire de mieux.
règlage d'un Vostok 2415 Img_2024

J'ai fait entrer une note chinoise (mon trip du moment) dans une montre russe. Les charactères sont perfectibles mais j'apprécie l'ironie pour une montre concue au début des années 60, période à laquelle les relations sino-russes se sont dégradées.

Le plus important, j'ai moins de 5 secondes de décalage sur 24 heures, ce qui me semble raisonnable. J'ai en plus la satisfaction de savoir comment est faite ma montre, et je sais maintenant comment le refaire si besoin.

Il m'a semblé que la montre remontée (aiguille et verre) accusait un décalage vers le moins légèrement supérieur au mécanisme seul. J'ai également eu l'impression qu'en multipliant les mesures, ça accentuait le décalage vers le moins. Peut-être une histoire de magnétisation avec le smartphone? En tous cas, le phénomène disparaissait.

Pour faire mieux il faudrait de toutes façons un vrai chrono-comparateur.

J'aurais peut-être dû choisir comme titre :"comment démonter une Vodolaz Agate 193 chs"

Autre question: existe-il des site qui fabriquent des pièces de montre à la demande? (pour les particuliers) J'ai vu que ça se faisait pour le verre. mais aiguilles, cadran, etc..?

Merci pour vos conseils. Bonne soirée.

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Onurb Lun 26 Juil - 20:31

PS: j'aime ma montre

Onurb
Carcharhinus leucas
Carcharhinus leucas

Nombre de messages : 13
Age : 46
Date d'inscription : 07/07/2021

Revenir en haut Aller en bas

règlage d'un Vostok 2415 Empty Re: règlage d'un Vostok 2415

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
