Révision d´une montre vintage Rodania.

Aller en bas

Révision d´une montre vintage Rodania. Empty Révision d´une montre vintage Rodania.

Message par rgil le Sam 4 Juil - 21:40

Il y a longtemps que je ne fais pas un de ces revues, donc il me manque de la pratiquer. Vous pardonnez les photographies très mauvaise ou manquent.


Comme toujours, on y commence par la platine sur les deux côtés.
Dans la deuxième photo on voit qu´il s´agit d´un mouvement ST (Standard) 1686.

Révision d´une montre vintage Rodania. 633-Rodania%20%202_zpsbatlrgwa



J´aimé toujour voir que la platine a été fabrique en sculptant les logement pour chacune des pièces. Cela donne un effet intéressant de volumes d'aspect compliqué.


Révision d´une montre vintage Rodania. 633-Rodania%20%203_zps9ccxllmd

La roue de centre, qui effectivement elle est ou milieu du mouvement.
A côté d'elle, le pont, la chausse et quelques autres pièces qui vont ensemble.

Révision d´une montre vintage Rodania. 633-Rodania%20%205_zps9gijtqqe

La roue de centre et la chausse sont ajustées à frottement gras afin qu'ils puissent coulisser l'un contre l'autre. Ça, il s´appelé «Lanterné"

Les mêmes pièces, mais déjà assemblés.



Révision d´une montre vintage Rodania. 633-Rodania%20%208_zpsyakelwje

Deux roues du train du rodage et son pont. je oublié de placer la roue d'échappement , qui est également tenue par ce pont.


Révision d´une montre vintage Rodania. 633-Rodania%20%209_zpsxeiy3r8y


Les mêmes pièces déjà déposés. Au gauche on y voit (mauvaisement) est la roue d'échappement.

Révision d´une montre vintage Rodania. 633-Rodania%20%2010_zpsno7equz9

Tout cela est couvert par le pont.



Révision d´une montre vintage Rodania. 633-Rodania%20%2017_zpsygipypad


Dans cette image sont déjà placés le barillet et la vis du tirette.

Avant de poursuivre, un paragraphe.

Ce mouvement a deux contre-pivots sur le côté de la platine pour la roue d'échappement et la roue moyenne.

Les deux contre-pivots ont une forme très classique.

Révision d´une montre vintage Rodania. 633-Rodania%20%2013_zps0iw3eo9d

L´hébergement pour contre-pivots et les deux contre-pivots placées

Révision d´une montre vintage Rodania. 633-Rodania%20%2015_zpssncegzlw Révision d´une montre vintage Rodania. 633-Rodania%20%2016_zpsiitxlezz

Sur le côté du pont il n´y a qu´un contre-pivots pour la roue d'échappement, comme on peut le voir sur quelques photos ci-dessus.

Un autre paragraphe.

Le feuillard en spirale qui est déployée est le ressort de barillet. Il semble très vieux, sans doute manquant de puissance.


Révision d´une montre vintage Rodania. 633-Rodania%20%2018_zpso4lyx2zy

En plus du barillet, son couvercle et l'arbre du barillet, dans l'image, il ya un nouveau ressort royal,
à droite, enroule dans un disque d'aluminium, qui le détient.
C´est ainsi, qu´on y achète les nouveaux ressorts. Il est facile de mettre en place, on en pousse dedans le barillet et il est prêt à rouler.

Dans la suivant image, il est déjà monté le pont de barillet.

On y voit le bout de l'arbre du barillet, de section carrée.

Révision d´une montre vintage Rodania. 633-Rodania%20%2023_zpsswrfelou

Au milieu de cette image, on voit le ressort de cliquet, qui à l'image ressemble à un «J» inversé, qui fini dans le cliquet. Ceci est l'un des ressorts qui ont une forte tendance à voler, on y dit qu´il se met en orbite.

Le rochet de cliquet. Un peu flou, mais on y voit son trou carré, qui transmet la puissance et les dents du cliquet qui empêche le tournage de la roue.

Révision d´une montre vintage Rodania. 633-Rodania%20%2024_zps4crm09pb



Le rochet du couronne, avec sa vis (filet a gauche) et son roulement (ou séparateur).

Révision d´une montre vintage Rodania. 633-Rodania%20%2025_zpsymgqjhvi

Ces derniers pièces déjà assemblés.


Révision d´une montre vintage Rodania. 633-Rodania%20%2028_zpss4xersoh

quelques pièces du remontage et du mis à l'heure. En plus une roue de minuterie.
Il manque la bascule et son ressort.

Révision d´une montre vintage Rodania. 633-Rodania%20%2031_zpsoqxf6h2u

Toutes ces pièces déjà assemblées.

Révision d´une montre vintage Rodania. 633-Rodania%20%2032_zpsyrqooied

Et maintenant, en plus, la bascule et son ressort.
Ceci est l'autre ressort, aussi sous la forme d´un «J» qui a tendant à se mettre en orbite.

Révision d´une montre vintage Rodania. 633-Rodania%20%2033_zpsf3ddayqy

Pour que tout ce ça fonctionne bien, il être couvert pour son pont, appelé le ressort du tirette.

Ce pont est ainsi nommé parce que, en plus de sa fonction de pont, il est le ressort qui fait que, quand on tire de la couronne, pour mettre la montre en heure, la couronne reste fixe à cette position et non revient elle-même à la position de remontage.



Révision d´une montre vintage Rodania. 633-Rodania%20%2035_zpsgzosfwtz

À noter, ce ressort du tirette a des profils si particulières pour chaque mouvement, qu´on peut l´user pour identifier son mouvement.

Nous sommes arrivés à l'organe de régulation, l'âme de la montre.

On y commence par l'ancre.

Révision d´une montre vintage Rodania. 633-Rodania%20%2038_zps1ziodvx9



elle est vraiment petite et se compose de cinq pièces différents.
Comparez vous la beauté et la propreté de ses formes avec la façon dont il a été gravée l'image de l'Europe dans la monnaie de 1 cent.


Il n´y a pas des images de l´ancre dedans la monté parce que a cette montre elle est tout à fait caché par les ponts et on ne voit rien.

Le balancier est un autre pièce très beau.

Révision d´une montre vintage Rodania. 633-Rodania%20%2041_zpseloj2yv1

Sur la photo, il y en a 13 pièces séparées montées et beaucoup d'entre eux exigent une extrême précision, pour que la montre fonctionne bien.

Le balancier déjà assemblé, mais sans ses rubis.

Révision d´une montre vintage Rodania. 633-Rodania%20%2064_zpsoongmudk



Les rubis, avec l´huile qu´il faut.


Révision d´une montre vintage Rodania. 633-Rodania%20%2062_zpsi51gk70p


On y ouvre son logement


Révision d´une montre vintage Rodania. 633-Rodania%20%2066_zpsoazayjib


On y mets les rubis


Révision d´une montre vintage Rodania. 633-Rodania%20%2067_zpsfeljmk53


On y ferme la lyre.


Révision d´une montre vintage Rodania. 633-Rodania%20%2068_zpstbobvbno


Tout de même cote platine.


Révision d´une montre vintage Rodania. 633-Rodania%20%2053_zps91wdiuhs


Si vous voulez voir plus d´images de l´Inca-bloc de ce mouvement, c´est à ce lien Le pare-choc

Avec cela, tout est presque fini de monter et le balancier tourne vivement.

Révision d´une montre vintage Rodania. 633-Rodania%20%2054_zpsfuecsqfm

Il ne manque que la roue de la minuterie avant de mettre le cadrant. Ceci est la roue qui porte l'aiguille des heures

Révision d´une montre vintage Rodania. 633-Rodania%20%2057_zpsmom9cg35

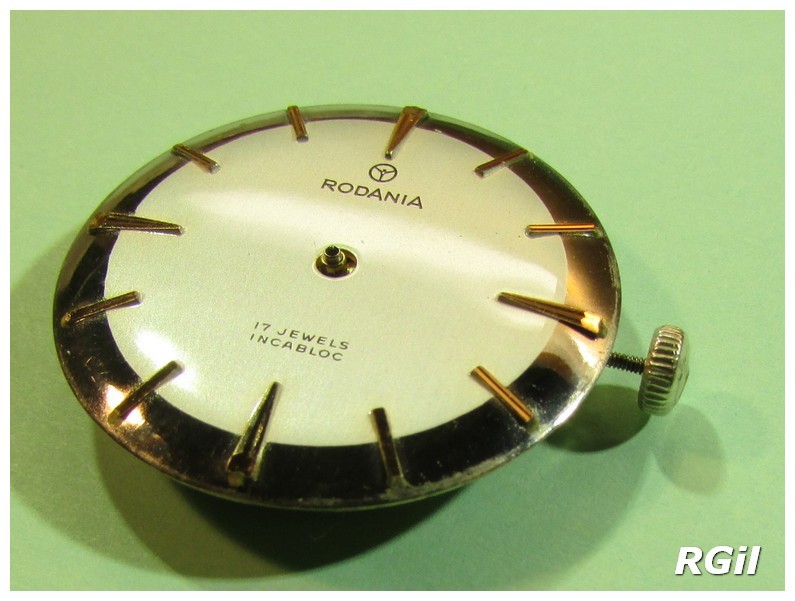

Le cadrant.

Révision d´une montre vintage Rodania. 633-Rodania%20%2059_zps9rp51gbr



Révision d´une montre vintage Rodania. 633-Rodania%20%2060_zpsz9g2rwp8

Les aiguilles.

Révision d´une montre vintage Rodania. 633-Rodania%20%2062_zpsacrhpadl

Après, tout entre dans la carrure, la boîte de montre.

Révision d´une montre vintage Rodania. 633-Rodania%20%2063_zpsqi5fybs2

Après la fermeture du couvercle, elle est prêt à être portée.

Révision d´une montre vintage Rodania. 633-Rodania%20%2067_zps75eoqnrt



Comme toujours, j´attends vous avoir amusé.

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7636
Age : 61
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas

Révision d´une montre vintage Rodania. Empty Re: Révision d´une montre vintage Rodania.

Message par tartine.74 le Dim 5 Juil - 1:01

Et comme toujours, tu m'as bluffé... cyclops

_________________
L'exactitude est la politesse des montres
tartine.74
tartine.74
Carcharodon megalodon (Administrateur)
Carcharodon megalodon (Administrateur)

Nombre de messages : 9619
Age : 49
Localisation : PARIS
Date d'inscription : 08/03/2009

Revenir en haut Aller en bas

Révision d´une montre vintage Rodania. Empty Re: Révision d´une montre vintage Rodania.

Message par bathy le Dim 5 Juil - 8:14

Amusant, non pas pour moi qui suis uniquement doué pour la démolition mais toujours intéressant de voir quelqu'un travailler en finesse et puis les étapes sont clairement expliquées.
Merci pour ce post.
bathy
bathy
Rhincodon typus
Rhincodon typus

Nombre de messages : 3206
Age : 52
Date d'inscription : 13/04/2013

Revenir en haut Aller en bas

Révision d´une montre vintage Rodania. Empty Re: Révision d´une montre vintage Rodania.

Message par logan le Dim 5 Juil - 8:15

Superbe reportage !! Quand je vois cette spirale je me dis que ça ne doit pas être évident de la mettre en place.

_________________
Croire et oser
logan
logan
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 4704
Age : 58
Localisation : Gironde
Date d'inscription : 11/07/2008

Revenir en haut Aller en bas

Révision d´une montre vintage Rodania. Empty Re: Révision d´une montre vintage Rodania.

Message par Petit Fred le Dim 5 Juil - 9:55

Superbe merci pour ces explications

_________________
Petit Fred

Elle est moche, mais elle a le mérite d'exister !
Petit Fred
Petit Fred
Cetorhinus maximus
Cetorhinus maximus

Nombre de messages : 1822
Age : 46
Localisation : Paris ....
Date d'inscription : 16/06/2010

http://www.alpha-spirit.fr

Revenir en haut Aller en bas

Révision d´une montre vintage Rodania. Empty Re: Révision d´une montre vintage Rodania.

Message par XX-FF le Dim 5 Juil - 11:07

Félicitations, du très beau travail, très propre et soigné, changer le ressort est une bonne précaution et ta goutte d’huile sur le contre pivot est parfaite, tes photos montrent bien l’amour du beau travail que tu portes à cette montre, beaucoup de soi-disant horloger ne travaille pas aussi bien que toi.

J’attire ton attention sur un petit détail, ton cadran est légèrement décentré, si le canon de l’aiguille des heures frotte tu n’auras pas un bon réglage.Révision d´une montre vintage Rodania. 633-ro10
XX-FF
XX-FF
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 942
Age : 70
Localisation : Suisse
Date d'inscription : 22/10/2009

Revenir en haut Aller en bas

Révision d´une montre vintage Rodania. Empty Re: Révision d´une montre vintage Rodania.

Message par titus le Dim 5 Juil - 11:48

Très beau travail Rafa, comme d'habitude! cheers

XX-FF a écrit:J’attire ton attention sur un petit détail, ton cadran est légèrement décentré, si le canon de l’aiguille des heures frotte tu n’auras pas un bon réglage.

Bien vu! :right:

Fabrice

_________________
Si cela va sans dire, cela ira encore mieux en le disant.
titus
titus
Rhincodon typus
Rhincodon typus

Nombre de messages : 2974
Age : 44
Localisation : Suisse
Date d'inscription : 09/10/2009

Revenir en haut Aller en bas

Révision d´une montre vintage Rodania. Empty Re: Révision d´une montre vintage Rodania.

Message par rgil le Dim 5 Juil - 11:54

XX-FF a écrit:

J’attire ton attention sur un petit détail, ton cadran est légèrement décentré, si le canon de l’aiguille des heures frotte tu n’auras pas un bon réglage.

Oui, le cadrant est décentré mais, heureusement, les aiguilles ne frottent pas.

Je vois ce défaut très souvent. Aux premiers fois, je ne comprenais pas qu´on peut fabriquer un mouvement avec des tolérances si petites tandis que la carrure, le cadran et aiguilles sont toujours moins exacts.
Tout de suite, je me souviens que le fabricant du mouvement (A.Schild dans ce cas) c´est différent de ce lui qui a fabriqué et monté tous les autres pièces.

Il faut dire que Rodania c´est une marque, d´origine Suisse, avec une bonne réputation de qualité.

_________________
Rafa:    Absolument amateur

Je sais que je ne sais rien, mais cela, je ne sais pas comment je sais
rgil
rgil
Carcharodon carcharias (Modérateur)
Carcharodon carcharias (Modérateur)

Nombre de messages : 7636
Age : 61
Localisation : Aragón (Espagne)
Date d'inscription : 27/04/2008

Revenir en haut Aller en bas
